OS&Y-Absperrschieber-Überwachungsschalter für Brandschutzsysteme

Installationsanforderungen

Um eine genaue Überwachung zu gewährleisten und Fehlalarme zu verhindern, muss die Installation des OS&Y-Überwachungsschalters die folgenden technischen Anforderungen erfüllen:

Ventilposition:Der Schalter darf nur installiert werden, wenn sich der Absperrschieber in der vollständig geöffneten Position befindet. Dies legt die Basislinie für den Überwachungsarm fest.

Mechanische Ausrichtung:Das Schaltergehäuse muss so am Ventilbügel montiert werden, dass der federbelastete Betätigungsarm sicher am Ventilschaft anliegt. Es sollte in einer „Nut“ oder auf einem flachen Abschnitt des Schafts positioniert werden, sodass jede Abwärtsbewegung (Schließen des Ventils) den Arm dazu zwingt, sich zu bewegen und den internen Schalter auszulösen.

Montagematerial:Verwenden Sie die mitgelieferten J-Haken oder U-Bolzen, um das Gerät am Ventilbügel zu befestigen. Die Schrauben müssen ausreichend festgezogen werden, um ein Verrutschen oder Drehen des Schalters zu verhindern, was zu einem Signalverlust oder mechanischen Störungen führen könnte.

Vorbauabstand:Stellen Sie sicher, dass der Ventilschaft sauber und frei von übermäßigem Fett oder Schmutz ist, der die Empfindlichkeit des Betätigungsarms beeinträchtigen könnte. Es muss genügend Spielraum vorhanden sein, damit sich der Schaft über seine gesamte Länge bewegen kann, ohne das Schaltergehäuse zu berühren.

Verkabelung und Leitungen:Die gesamte Verkabelung sollte in Übereinstimmung mit den örtlichen Elektrovorschriften erfolgen. Verwenden Sie bei Installationen im Freien wasser-dichte Leitungsanschlüsse, um das Eindringen von Feuchtigkeit in das Gehäuse zu verhindern.

Prüfung und Kalibrierung:Nach der Installation sollte das Ventil langsam geschlossen werden, um sicherzustellen, dass der Schalter innerhalb der ersten beiden Umdrehungen des Handrads auslöst oder wenn sich der Schaft nicht mehr als 1/5 seines Gesamtwegs bewegt hat.

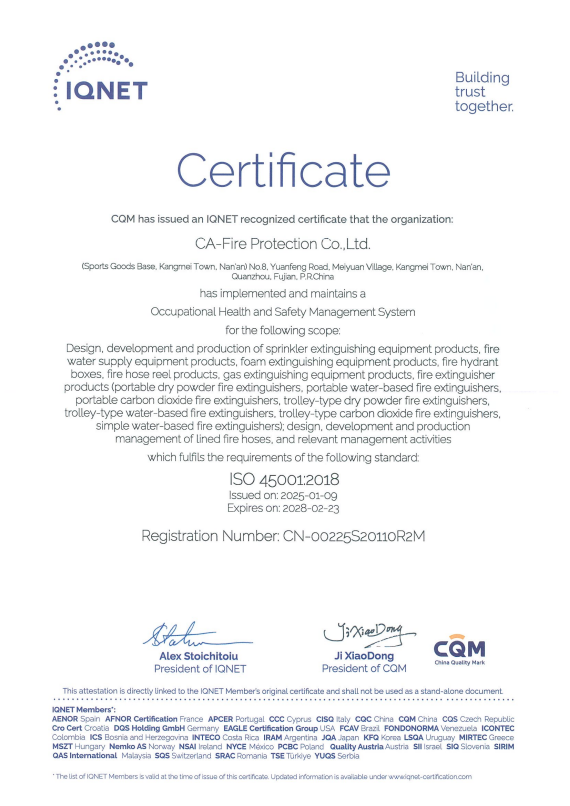

  UNSER ZERTIFIKAT:
