Manueller, fest installierter Brandmeldemonitor aus Aluminiumlegierung
Ein manueller stationärer Brandmelder aus Aluminiumlegierung ist ein robustes, stationäres Hochdruck-Wasserstrahlgerät, das für die schnelle Brandbekämpfung in großvolumigen Räumen konzipiert ist. Im Gegensatz zu tragbaren Feuerlöschgeräten (z. B. Feuerlöschern) bietet es einen hohen -Durchfluss und eine große Reichweite. Damit ist es ein wichtiger Bestandteil passiver Brandschutzsysteme gemäß Standards wie NFPA 1964 (Standard für Feuerlöschschlauchventile und Feuerlöschmonitordüsen) und ISO 14520 (Fest installierte Feuerschutzsysteme – Schlauchsysteme).
Beschreibung
Ca-Fire Protection Co.,Ltd ist einer der glaubwürdigsten Hersteller und Lieferanten von manuellen, fest installierten Brandmeldemonitoren aus Aluminiumlegierung in China. Willkommen beim Großhandel mit maßgeschneiderten Feuerlöschausrüstungsprodukten zu wettbewerbsfähigen Preisen aus unserer Fabrik. Kontaktieren Sie uns für weitere günstige Produkte.
Produktbeschreibung
CA-FEUERManueller, fest installierter Brandmeldemonitor aus Aluminiumlegierung
Ein manueller stationärer Brandmelder aus Aluminiumlegierung ist ein robustes, stationäres Hochdruck-Wasserstrahlgerät, das für die schnelle Brandbekämpfung in großvolumigen Räumen konzipiert ist. Im Gegensatz zu tragbaren Feuerlöschgeräten (z. B. Feuerlöschern) bietet es einen hohen -Durchfluss und eine große-Reichweite von Wasser-, was es zu einem wichtigen Bestandteil passiver Brandschutzsysteme gemäß Standards wie NFPA 1964 (Standard für Feuerlöschschlauchventile und Feuerlöschdüsen) und ISO 14520 (Fest installierte Feuerschutzsysteme-Schlauchsysteme) macht.
Dieses Gerät ist kategorisiert nachDurchflusskapazität(im Bereich von 20L/s bis 100L/s) undDruckstufe; Bei den in diesem Leitfaden behandelten Modellen (PS3020W/PS3030W/PS3040W/PS10/50W) handelt es sich um Geräte der Mittelklasse, die für industrielle und gewerbliche Hochrisikobereiche optimiert sind und ein Gleichgewicht zwischen Tragbarkeit (durch leichte Materialien) und Brandbekämpfungsleistung bieten.
Anwendungsszenarien

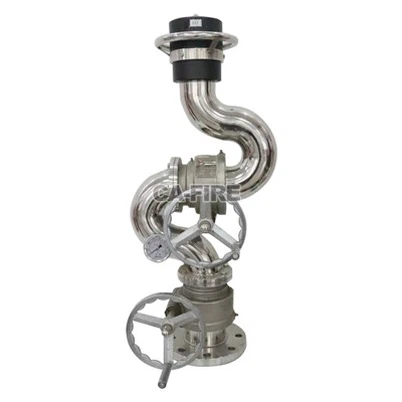

Jeder manuelle Feuerlöschmonitor besteht aus 6 Kernteilen, die jeweils für den Betrieb von entscheidender Bedeutung sind:
Strahldüsenbaugruppe: Eine schwarze, stoßfeste Polymerdüse (mit Gummidichtung), die Hochdruckwasser in einen dichten Strahl oder Sprühnebel formt (einstellbar über das interne Ventil der Düse).
Gelenkarm: Ein rot-lackierter Arm aus Aluminiumlegierung (mit zwei 90-Grad-Bögen), der eine horizontale/vertikale Drehung ermöglicht und durch Drehgelenke aus rostfreiem Stahl gestützt wird, um Korrosion zu verhindern.
Bediengriff: Ein ergonomischer, ausziehbarer Metallgriff (mit einem -rutschfesten schwarzen Griff), der die Drehung/Neigung steuert- und für eine reibungslose Einstellung (gemäß Designstandards) weniger als oder gleich 10 N Kraft erfordert.
Manometer: Ein mit Flüssigkeit gefülltes, stoßfestes Messgerät (kalibriert auf 0-2,5 MPa), das den Rohrleitungsdruck in Echtzeit anzeigt; Dies ist entscheidend für die Überprüfung einer ausreichenden Wasserversorgung während der Aktivierung.
Steuerventil: Ein Kugelventil mit Vierteldrehung (am Sockel montiert), das den Wasserfluss zum Monitor öffnet/schließt; Ausgestattet mit einem Sperrhebel, um eine versehentliche Aktivierung zu verhindern.
Flanschbasis: Ein Flansch aus Aluminiumguss DN100 (4 Zoll) (mit 6 Befestigungslöchern), der den Monitor an strukturellen Trägern (z. B. Stahlträgern, Betonplattformen) befestigt.
Installationsverfahren und Vorbereitungen
Prüfungen vor-der Installation
Stellen Sie sicher, dass die Montagefläche (z. B. ein Stahlträger) das 1,5-fache des Monitorgewichts tragen kann (z. B. 75 kg für PS3020W).
Stellen Sie sicher, dass die Feuerlöschleitung gespült ist (um Schmutz zu entfernen), bevor Sie sie anschließen. - Schmutz kann die Düse verstopfen oder das Ventil beschädigen.
Schrittweise-für-Installation
Befestigen Sie die Flanschbasis mit M12-Edelstahlschrauben am Träger (Anzugsmoment 40 N·m).
Verbinden Sie den Sockel mit einer Nitrilkautschukdichtung (kompatibel mit Trinkwasser/Nicht{0}}trinkbarem Löschwasser) mit der Feuerlöschleitung.
Befestigen Sie den Gelenkarm an der Basis. Drehgelenke mit Silikonfett schmieren (um Rost vorzubeugen).
Kalibrieren Sie das Manometer: Öffnen Sie kurz das Steuerventil, um zu bestätigen, dass es den statischen Druck der Rohrleitung anzeigt (±0,05 MPa Toleranz).
Routinewartung und Fehlerbehebung
Wartungsplan (obligatorisch)
| Frequenz | Aufgaben |
|---|---|
| Monatlich | 1. Überprüfen Sie das Manometer auf Undichtigkeiten. 2. Griffdrehung testen (kein Blockieren); 3. Überprüfen Sie, ob der Ventilhebel sicher einrastet. |
| Vierteljährlich | 1. Führen Sie einen 1-minütigen Strahltest durch (bei Nenndruck); 2. Düse mit einer weichen Bürste reinigen (Rückstände entfernen). |
| Jährlich | 1. Dichtungen austauschen; 2. Manometer neu kalibrieren; 3. Führen Sie einen 30-minütigen Drucktest durch (1,5-facher Nenndruck). |
Allgemeine Fehlerbehebung
| Ausgabe | Ursache | Lösung |
|---|---|---|
| Keine Druckanzeige | Verstopfter Manometeranschluss; abgeklemmter Schlauch | Anschluss mit Druckluft reinigen; Schlauch neu-sitzen |
| Steife Rotation | Trockene Drehgelenke; Ansammlung von Trümmern | Silikonfett auftragen; Wischen Sie die Fugen mit einem Tuch ab |
| Reduzierte Strahlreichweite | Niedriger Rohrleitungsdruck; Düse verstopft | Feuerlöschpumpe prüfen; Düse mit Wasser reinigen |
FAQ
F1: Für welche Umgebungen ist dieser Brandmeldemonitor geeignet?
A1: Es ist ideal für Hochrisikobereiche wie Öl- und Chemiefabriken, Lagertankbereiche, Flughäfen, Lagerhäuser und Hafenanlagen.
F2: Wie wechsle ich zwischen Sprüh- und Direktstrahlmodus?
A2: Drehen Sie von der Bedienerposition aus das Handrad der Düse im Uhrzeigersinn für einen geraden Strahl und gegen den Uhrzeigersinn für den Sprühmodus.
F3: Welche Sicherheitsvorkehrungen sollte ich während des Betriebs befolgen?
A3: Sichern Sie immer die Basis, halten Sie den Griff oder das Handrad fest und achten Sie auf die richtige Ausrichtung. Halten Sie einen Sicherheitsabstand ein und befolgen Sie die üblichen Brandbekämpfungsverfahren.
F4: Kann der Monitor gedreht und geneigt werden?
A4: Ja, es unterstützt eine horizontale Drehung um mindestens 180 Grad und eine vertikale Neigung von -15 Grad bis +60 Grad, was präzises Zielen und maximale Abdeckung ermöglicht.
F5: Welche Drücke und Durchflussraten werden empfohlen?
A5: Je nach Modell liegen die Durchflussraten zwischen 30 und 80 l/s, bei Nennbetriebsdrücken von 0,8 bis 1,0 MPa und einem Maximaldruck von bis zu 1,6 MPa.
